角座阀-它们如何工作

角座阀是2/2向气动活塞阀。活塞致动器提供线性运动以将密封垫提离其阀座。由于阀座成一定角度放置，因此在打开位置的流动受到的阻碍最小，从而可实现出色的流速和较低的压力损失。它们用于调节液体，气体，蒸汽，真空甚至腐蚀性液体的流量。它们甚至可以在零压差下在高温和高粘度介质下运行。坚固的设计使角座阀成为苛刻应用的普遍选择，并且它们具有很高的循环寿命。因此，它们是球阀的极好的长寿命替代品。这些阀也是电磁阀的合适替代品，特别是在污染，粘性介质的情况下，典型的电磁阀可能会失效。它们可以使用单作用或双作用配置进行操作，这会影响其压力额定值。它们也可以设计成手动操作或电动操作，但是在本文中，我们将讨论气动角座阀。



在这里查看我们的角座阀选择！

建筑设计

它们具有类似于截止阀的坚固结构，但使用带关闭弹簧的活塞操作角座阀。车身通常是一件铸件或模锻件。塞子连接到活塞的末端，该末端位于PTFE阀座上。活塞设计为从阀座进一步缩回，从而提供最大流量。它们可以是常闭（NC），常开（NO）或双重作用。活塞执行器带有螺纹端口或NAMUR端口，可直接安装NAMUR型电磁阀。

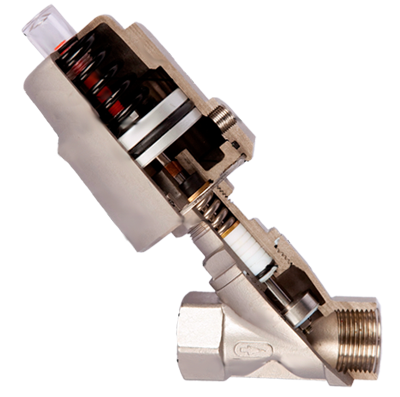

角座阀的剖视图。

通常，执行器头可以旋转360°，以使空气和电线在狭窄的位置处于最佳位置。阀体通常由黄铜或不锈钢制成。连接类型包括螺纹，夹紧或焊接。通常，活塞顶部的视觉指示器会显示阀门是打开还是关闭。

工作准则

角座阀是气动操作的，因此气压用于控制活塞执行器，从而将阀芯提离阀座。常闭（NC）阀通常在无压状态下将阀关闭，并使用弹簧将阀恢复到静止状态。常开（NO）阀的开度始终处于打开状态，除非有气压将其关闭。如果将弹簧放在活塞执行器的另一侧，则可以获得NO阀。双作用阀可用于双向处理。这些阀门没有弹簧，并取决于供气来确定阀门位置。这些配置会影响阀门的额定压力。在阀的上方和下方流动（导致阀打开）将减少水锤效应，但通常会使阀的最大工作压力降低50％。但是，安装牢固的复位弹簧将有助于增加工作压力，但需要更大的执行器来克服这种增加的弹簧强度。通过阀座上的流量（导致阀关闭），可以达到完全的工作压力，并且可以通过限制压缩空气的供应流量来减少水锤现象。

用电磁阀控制角座阀

通常，三通电磁阀用于操作NC或NO角座阀。这些角座阀具有到活塞腔的一个连接端口。电磁阀控制腔室是加压还是排气。双作用角座阀有两个连接口，不能用一个三通阀控制。它们可以由五通电磁阀控制，该电磁阀可以对一个端口加压而对另一个端口排气，反之亦然。

应用

这些阀可用于要求苛刻的应用中，例如蒸汽，水和腐蚀性介质，提供数百万个工作循环。它们非常适用于真空应用，可用于高达每小时1000次循环的快速作用应用，预期寿命超过1000万次循环。它们被用于许多行业，包括食品和饮料，化学，石油和天然气，水和污水处理等。

角座阀选择

终端连接和线径

角座阀有多种尺寸和端接形式。最常用的阀门尺寸为1/2“至3” BSP或NPT螺纹。一些制造商提供法兰选项。阀座的公称直径（DN）有助于选择合适的尺寸，但是大多数制造商指定Kv值，这是选择合适尺寸的更可靠的参数。Kv值是在1 bar压降下水流率的度量。如果已知介质特性，压力和Kv值，则可以使用公式计算流量。借助我们的阀门尺寸计算器，可以轻松确定您的应用所需的最小Kv值。使用正确的阀尺寸有助于提高流量的效率，减少磨损和泄漏的机会。

工作温度，压力和材料特性

通常，最大工作压力在5至20 bar的范围内。不仅必须考虑介质的压力，而且还必须考虑压缩空气回路的压力（范围）。使用PTFE（特氟龙）密封，它们可以承受高达200°C的温度。其他密封材料包括NBR（丁腈橡胶），FKM（Viton）和EPDM，它们通常具有较低的额定温度。温度和压力额定值也会受到外壳材料的影响。典型的外壳材料包括青铜，314或316不锈钢，黄铜，塑料和青铜色。在这些材料中，不锈钢具有最佳的耐腐蚀性和材料强度。因此，大多数高压或高温角座阀都具有带PTFE密封的不锈钢外壳。

结论

角座配置的主要优点是，与其他类型的阀相比，它具有高流量和低压力损失。其他好处包括消除了水锤现象，并且还具有防回流功能。因此，角座阀是球阀的经济替代品，同时使用寿命更长。为了正确选择角座阀，必须考虑上述各种参数。所选的阀材料还必须与阀中流动的介质兼容。
