伸缩盘在钢铁厂和轧钢厂应用

钢铁厂和轧钢厂拥有高度现代化的自动化设备。所有制造过程中的一个共同因素是对可靠性的高要求。因此，该领域使用了 STÜWE® 的各种不同产品。

凭借近50年的专业知识和110名员工，STÜWE为特别苛刻的应用开发了高度专业化的摩擦连接。  STÜWE的产品范围包括系列收缩盘，夹紧装置，联轴器或万向轴连接。STÜWE还可根据您的个人需求制作特殊设计。多年来， STÜWE的常客一直依赖STÜWE的能力和质量。这对于大型驱动器和在困难条件下操作尤其重要，例如风力涡轮机和船舶。仅仅因为STÜWE的产品不仅功能强大，而且非常耐用。

STÜWE产品好处

STÜWE® 摩擦连接可以轻松且无损

安装和拆卸 - 不同于热连接或摩擦连接

以其他方式加入。 轴和轴之间的间隙配合

集线器以及集线器与“STÜWE® 盘”之间的安装方便

和去除。 全球知名企业赞赏

我们产品的好处。

质量认证

不仅是我们高素质的员工，还有最新的产品

技术和操作流程的持续优化

向您保证我们服务的一流品质。

作为一家通过 ISO 9001 认证的公司，我们监控从材料的进料检验到精度的最终检验的所有步骤

产品。 最新的测试方法，尤其是我们非常小心，

保证您始终如一的高质量、安全和使用寿命

每个单独的摩擦连接。

轮毂材质

钢、铸钢或球墨铸铁

屈服强度至少为铁

360 N/mm² 可用作轮毂

材料。 在额外必须传递弯曲的组件上

力矩（旋转弯曲）轮毂

应该是热处理过的钢，比如42CrMo4，优质铸钢或球墨铸铁。

灰铸铁可用于弯曲可忽略不计的组件时刻发生。

轮毂壁厚必须在这种情况下大于通常选择。

材料

提供所有摩擦连接

在 42CrMo4 作为标准。 我们的

产品也可用在 1.4122 和 1.4462。 它必须，

但是，在这些情况下要注意

可以传递其他扭矩。 视材料而定

每种情况下的组合，检查

可能需要由我们制作设计部门。

表面质量

表面粗糙度（Rt）

轴和轮毂应低于

16 μm（车床车削

  足够了）。

润滑剂锥形表面涂有油脂二硫化钼

  润滑剂（组合

粘合涂层和糊剂）。 一种。

选择市售的润滑剂（摩擦系数 µ ≈0.04) 列于表 1。螺栓采用 com 润滑

市售螺栓润滑剂

(μ = 0.1)。

紧固螺栓

所有单元均配备市售六角螺栓

DIN EN ISO 4014/4017，等级 10.9

或 12.9。 更准确的规格

可以在每个图表中找到

类型。

或者，套筒头帽

符合 DIN EN 的螺钉

可以使用或订购 ISO 4762。

额外的高强度垫圈

从紧固螺栓尺寸开始使用

M16 向上。

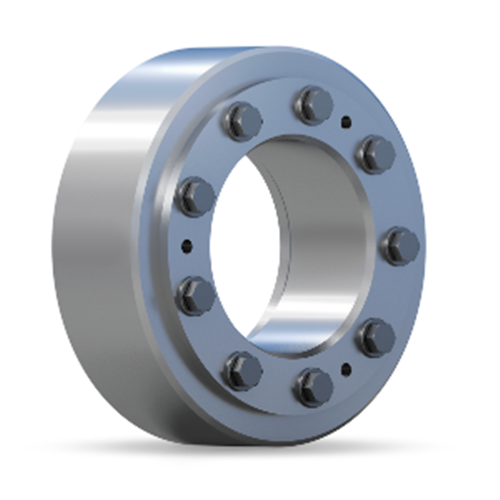

STUWE部分伸缩盘型号介绍

HSD 24 - 20

HSD 29 - 20

HSD 35 - 20

HSD 40 - 20

HSD 46 - 20

HSD 51 - 20

HSD 56 - 20

HSD 66 - 20

HSD 590 - 22

HSD 620 - 22

HSD 660 - 22

HSD 700 - 22

HSD 750 - 22

HSD 800 - 22
