BUROCCO截止阀选型示例

BUROCCO截止阀选型示例

首先确定客户要求

工作环境:工厂

气动截止阀参数要求:

输送介质:2%NAOH 溶液、温度80℃

流量要求:CV34

管道压力16bar

气开式

法兰连接 PN40

气源压力6bar

其次需要补充了解什么?

1.外部环境:是否潮湿、是否会有水进入阀门气室、是否有大量粉尘(涉及到防爆、防尘)

2.法兰标准


选型开始
确定系列

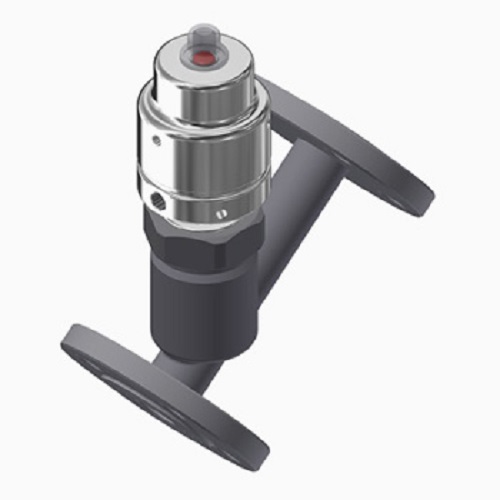

1.根据客户要求的是截止阀选定系列为VPFL、VPFF、VPFL/BW

2.根据客户要求的连接方式是法兰选择VPFL

阀体类型

根据客户要求选择直通代码D

通经

根据客户要求选择通经为DN40

压力等级

PN16(DN15-125) 数字

PN10(DN150-200) 数字

根据客户要求选择PN16(注意此处不是法兰的压力)

阀体材质

根据客户要求是2%NAOH溶液选择阀体材质为304不锈钢=4S

连接处材质

根据客户要求是2%NAOH溶液选择阀体材质为304不锈钢=4S  (此处需要查化学耐受表)

当连接方式为法兰时需要选择,如连接方式为螺纹或焊接时无需选择

密封

根据介质选密封(此处需要查化学耐受表)选定为PTFE=P

执行器型号及压差
1.根据客户要求及表格确定DN40可选执行器为S.82及S.118 2.根据客户管路压力为16bar,在常闭截止阀的状态中管路压力为实际的压差,故选择执行器型号为S.118

控制方式
根据客户要求为常闭,故选择代码2
