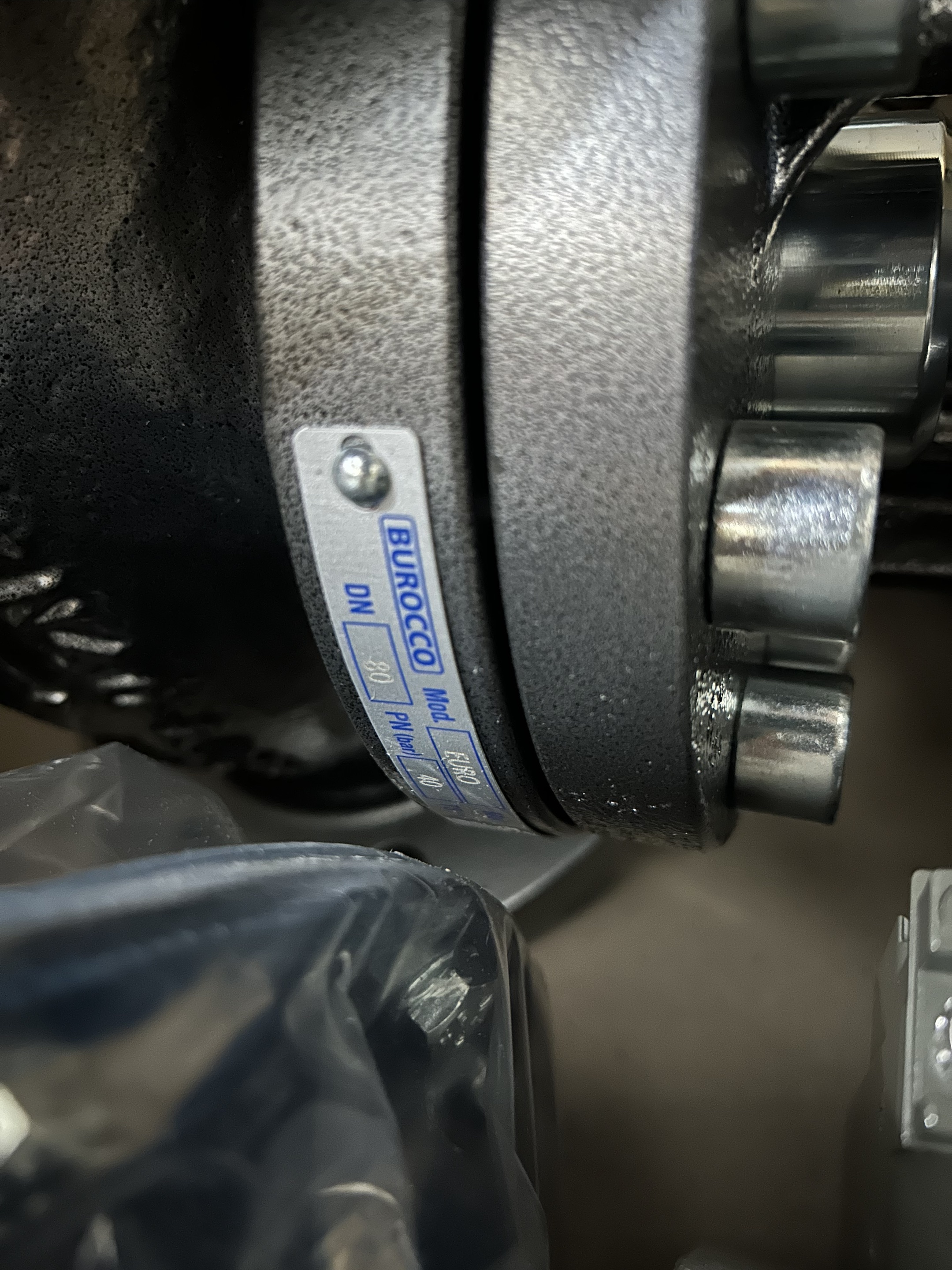

burocco VPOO 3系列重型三通转向阀门

burocco VPOO 3系列重型三通转向阀门

尺寸（DN）DN 15 — 150

压力等级PN16，PN40

ANSI 300

连接法兰UNI / DIN PN16，PN40

法兰ANSI 300

类型密封金属（IV级-V级），软质（VI级）

特征线性

动作带活塞的气动装置（最大供应10 bar）

温度-196至+350̊C

选项

Serie VPOO / 3“重型”开/关阀是线性三通

工业用阀门。 VPOO / 3系列阀门提供

在几乎所有类型的液体和气体中均具有卓越的性能

在很宽的温度范围内提供服务。由于模块化

阀体构造可轻松升级至特殊

应用程序。 VPOO / 3系列是工业应用的选择。

可靠而坚固的控制阀。所有Burocco阀门均为

作为经过测试的单元交付，可以长期使用，

免维护操作。

seal软密封

特殊的三向改正（尺寸DN40-150）

extension高温扩展（带翅片引擎盖）

扩展（-60 /-100°C）

低温扩展（-196°C）

波纹管密封（双层PN16，双层PN40）

drilling钻孔ANSI 150的法兰（面对面），额定等级为UNI / DIN

actuator全不锈钢执行器和轭架，用于腐蚀性环境

emergency紧急操作手轮

阀门定位器

限位开关

位置反馈

机舱

流量系数（CV）

DN        CV          KV

15         4             3,5

20         7             6

25        12           10

32        18           15,5

40        28           24

50        48           41

65        72           61,5

80       105          90

100     160          136

150     300          256

开/关阀

VPOO / 3系列

重型阀门三通转向

材料阀体 *

球墨铸铁GGG 40（PN16）

碳钢ASTM A216WCB

不锈钢ASTM CF8M

修剪（插头-座位）

316L / 17-4PH / 316L + Stellite /

哈斯特洛伊（Hastelloy）/蒙乃尔（Monel）

316L杆/哈氏合金/蒙乃尔

包装PTFE，PTFE / CG，石墨，特殊

阀体垫片SIL C4500，NOVAPHIT，PTFE，特殊

调速器不锈钢

轭GGG 40（环氧清漆），不锈钢

开/关阀

VPOO / 3系列

重型阀门三通转向

尺寸（mm）和重量（kg）系列VPOO / 3-UNI / DIN PN16 / 40

带活塞式执行器

ØSERV       D（毫米）

S82             122

S118           165

S136           185

S153           215

S235        根据要求

指示重量*

DN 15 20 25 32 40 50 65 80100 150

公斤16,5 19 20 / 23,5 24,5 / 28 25 / 28,5 34/37 55/59 59/63 79,5 / 84根据要求

                                                      额外的重量，带阀盖延长件

DN                           -60 / -100°     C -200°C          高温               波纹管

15-50                          + 2                 + 3,5                 + 1                    + 1,5

65-100                        + 2                 + 4                   + 3                 + 2

150                             + 5                + 15                  + 10                 根据要求
