操作原理

过程控制行业中最常见的最终控制元素是控制阀。控制阀操纵流动的流体，例如气体，蒸汽，水或化学化合物，以补偿负载干扰，并使调节后的过程变量尽可能接近所需的设定值。

控制阀可能是控制回路中最重要但有时最被忽略的部分。原因通常是仪器工程师不熟悉许多方面，术语以及工程学科领域，例如流体力学，冶金学，噪声控制，管道和容器设计等，取决于服务条件的严重性，可能涉及这些方面。

任何控制回路通常都由过程状态的传感器，变送器和控制器组成，该控制器将从变送器接收到的“过程变量”与“设定点”（即所需的过程条件）进行比较。控制器继而将校正信号发送到“最终控制元件”，回路的最后部分和过程控制系统的“肌肉”。当过程变量的传感器是眼睛，控制器是大脑时，最后的控制元素是控制环的手。这使它成为自动控制系统中最重要的部分，有时甚至是了解最少的部分。部分原因是

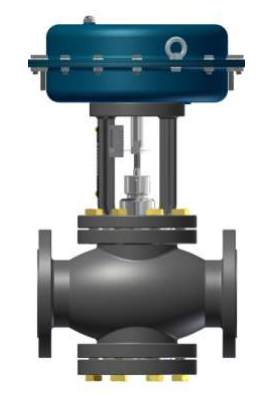

什么是控制阀？

控制阀自动调节压力和/或流量，可用于任何压力。如果不同的设备系统在需要300级阀门的压力/温度组合下达到最高工作压力，并且在一定的压力/温度组合下运行（有时在设计允许的情况下），则出于互换性考虑，所有选择的控制阀都将是300级阀门。但是，如果没有一个系统超过150类阀门的额定值，则没有必要。

截止阀通常用于控制，其端部通常采用法兰连接，以便于维护。根据其供应类型，通过液压，气动，电动或机械致动器移动磁盘。阀通过阀塞相对于位于阀体内的一个或多个端口的运动来调节流量。阀芯安装在阀杆上，阀杆又连接到执行器上。

控制阀布置

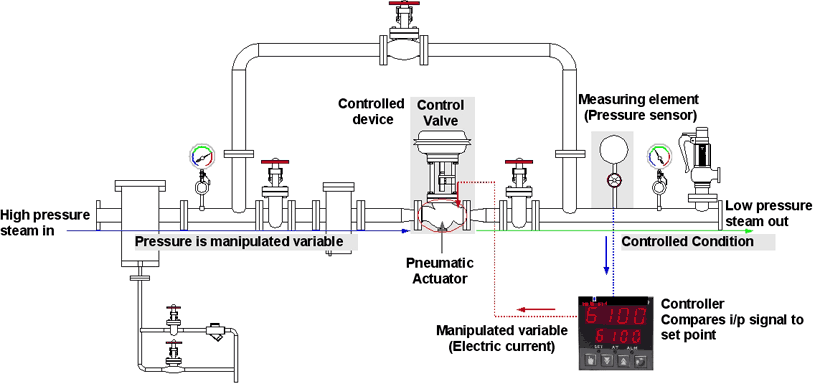

下图显示了如何使用控制阀来控制管路中的流量。“控制器”接收压力信号，将其与所需流量的压降进行比较，如果实际流量不同，则调节控制阀以增加或减少流量。

可以设计可比较的布置来控制众多过程变量中的任何一个。温度，压力，液位和流速是最常见的控制变量。

图片来自http://www.steamline.com/

阀门类型和典型应用

传说：

• DC =方向变化

• IOS =隔离或停止

• PR =泄压口

• TH =节流
