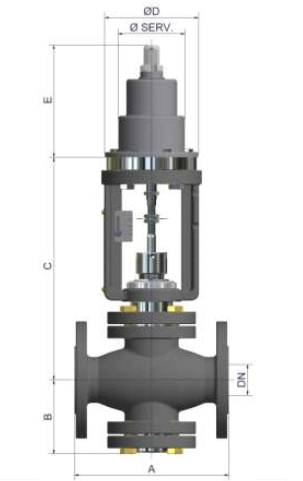

Burocco VPOO-2000系列

尺寸：（DN）DN 15-150

额定压力：PN16，PN40ANSI 300

连接法兰：UNI / DIN PN16，PN40法兰ANSI 300

密封类型：金属（IV -V级），软质（VI级）

特性：平均百分率（eqp％）

作用：带活塞的气动（最大10 bar）

温度范围：-196 至+ 350°C

Burocco开关阀的正确选择是工厂设计的重要因素。 定型中使用的流量值应为设计期间估计的最大值增加约20-40％。 阀门尺寸的计算通过使用流量系数CV来完成，该流量系数CV是每种阀门尺寸的特定值，在表“技术规格”中列出。

阀体材料

-球墨铸铁GS 400-12 (环氧清漆)

-碳钢ASTMA216Gr WCB (环氧清漆)

- AISI 316 号不锈钢

阔座

-AISI316 不锈钢

连接方式

-法兰，按照、UNII2229(2)

上阀盖

- 标准碳钢

-AISI316

-AISI420

快速打开时阀塞动作为线性

-AISI316. 带PTFE-PTFEICG插芯(软质密封) )

-AISI316 (金属密封)

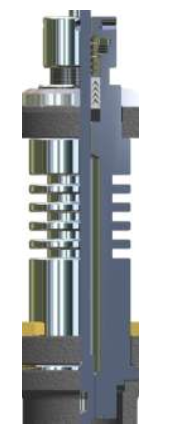

填料箱

- 标准PTFE 环

- PTFE+ 石墨

阀体材料

-球墨铸铁GS 400-12 (环氧清漆)

备注

(1）根据客户要求，可提供更大规格或者小C V 的阀门。

(2)根据客户要求，可提供其他类型的端连接。

1.阀体-球墨铸铁GS 400-12

    -ASTM A 216GrWCB

    -不锈钢A / SI 316

2.阀塞-不锈钢A / SI 316

3.插芯PTFE

4.阀杆-不锈钢A / SI 316

5.阀体垫片万向节

填料箱PTFE或石墨

7.填料函弹簧-不锈钢A / SI 316

8.阀轭-球墨铸铁GS 400-12

9.气缸密封环-NBR 70sh

10.活塞唇形密封 -NBR 75sh

11.阀杆密封环-NBR 75sh

12.气动执行器弹簧-Oteva 70

13.护盖丙烯酸树脂

14.上阀盖-ASTM A 216 Gr WCB

不锈钢A / SI 316

15.填料箱螺母-不锈钢A / SI 303

16.行程指示盘-不锈钢A / SI 304

17.行程指示片铝

18.铭牌铝

19.阀杆唇形活塞密封 -NBR 75sh

20.活塞尼龙PA66 /防腐蚀

21.伺服控制杆-不锈钢A / SI 316

22.气缸-不锈钢A / SI 304

23.三通-ASTM A 216 Gr WCB

不锈钢A / SI 316

Burocco附件: 手轮、磁传感器、接近传感器、徽动开关盒、电磁阀

整机保修壹年，在保修期内，所有服务及配件全部免费；保修期外，用户可用人民币结算相关费用。
