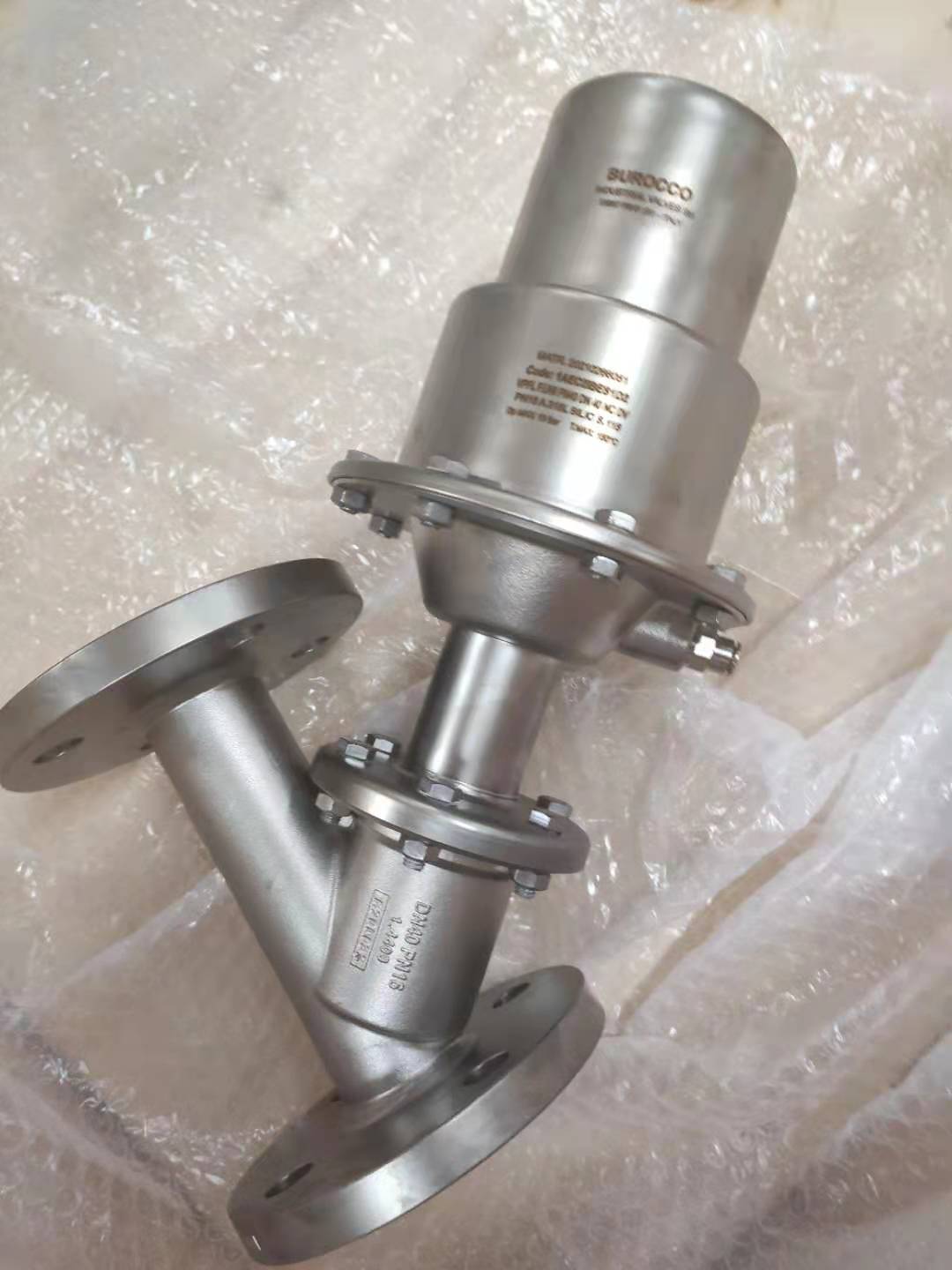

burocco流量控制阀的应用

burocco流量控制阀应用于二精轧后水冷装置-以武钢为例

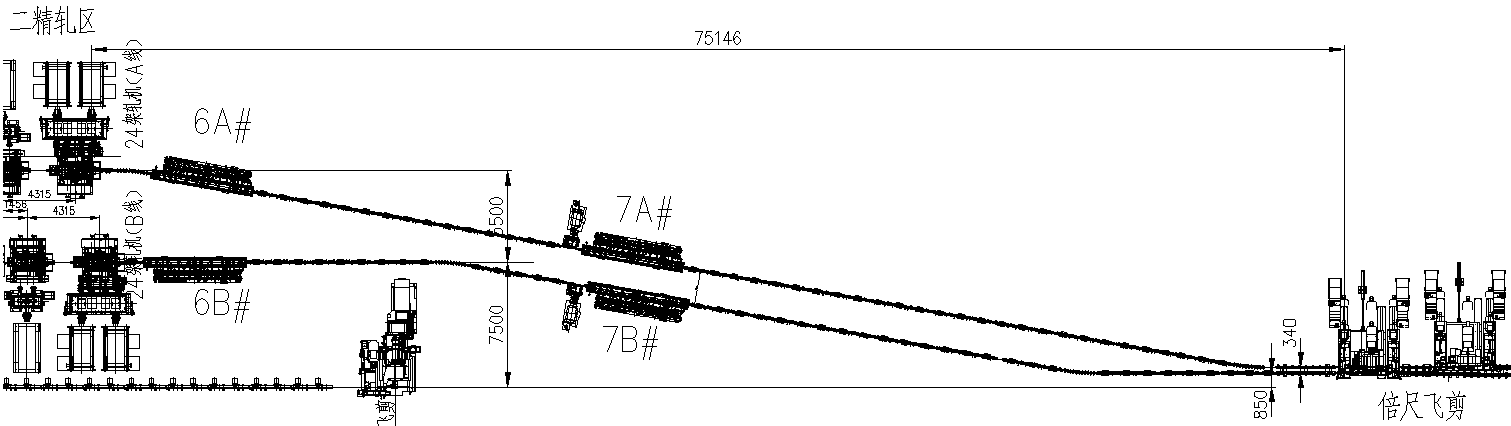

功能：位于二精轧机组与高速倍尺飞剪前夹送辊之间，用于棒材轧后冷却，提高产品机械性能，并保证轧件的平直度，可实现闭环控制。

结构：喷嘴采用剖分式（方便堆钢时的处理，剖分式喷嘴可与一精轧和二精轧之间的水箱喷嘴整体式互换，故剖分式喷嘴和箱体的安装尺寸设计时与其它水箱一致），密封箱式结构，冷却喷嘴长度~650mm，分段构成，设置有水、气反吹装置，实现冷却介质不会溢出。

钢结构框架，安装有带液压缸开启的封闭盖，并含高效冷却单元。支承梁上安装有冷却元件（包括高效冷却器，清扫喷嘴，干燥喷嘴）、锁定的压板和螺杆。每组水箱设有独立的流量控制阀组-burocco，可实现对棒材的精准温度控制。喷嘴用水由阀台PLC控制，根据冷却工艺的温度设定为一个所需的流量。每个冷却元件带开-关阀。水箱压力流量由两台气动薄膜调节阀（给水、回水管路各一台）实现，主供水阀管路要求设置旁通支路。

水箱冷却单元不设旁通（不水冷时采用空过管，空过管与冷却单元要求可互换）。

压缩空气管路上设气动三联件。

水冷装置阀台在支管路上配备相应的气动阀，在主管路上安装水压、流量、水温计等仪表，其中流量计的安装位置符合国家标准要求。

水箱前后设置至下游机架的恢复段导槽，导槽固定在钢结构底座上。恢复段导槽设计的长度满足控制轧制控制冷却的工艺要求。

阀门控制方式：具备轧件头部不冷段设置功能。

在水箱本体下方设置集水坑，集水坑面积与水箱本体的投影面积大致相同。
