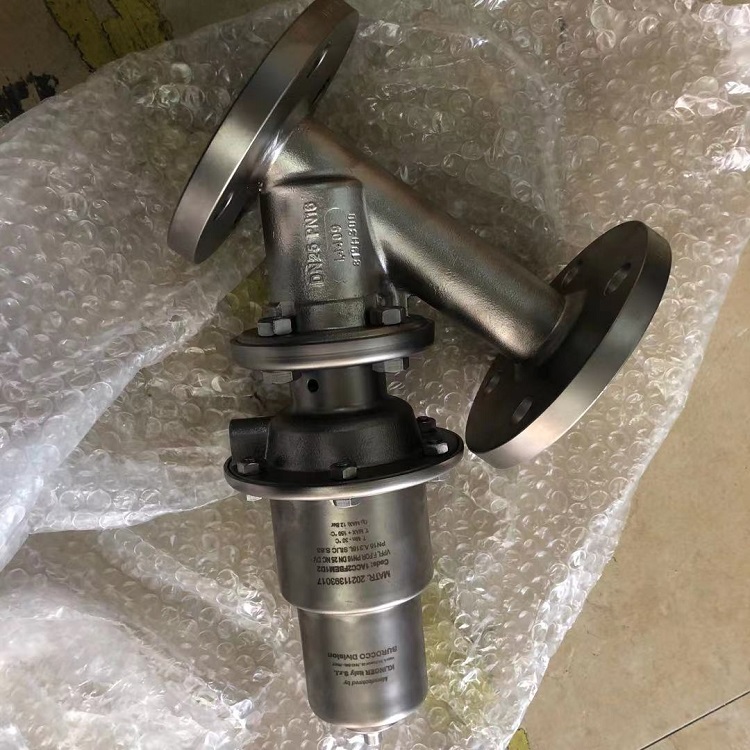

意大利Burocco VPFL 系列角座阀标准安装指南

核心原则：按阀体流向箭头安装，执行器尽量竖直向上，严禁带阀焊接、禁止私自拆解执行器，Burocco 角座阀标准流向为底进侧出。

一、安装前开箱检验

1. 核对铭牌：确认阀体材质、PN 压力等级、介质耐温、密封材质（PTFE/FPM）、执行器类型 NC 常闭 / NO 常开，与工艺参数匹配。

2. 外观检查：阀体、法兰 / 螺纹无磕碰，密封面完好；执行器气口原厂防尘堵头不要提前拆除。

3. ⚠️安全红线：禁止现场私自拆开执行器外壳，内部弹簧预储能，无原厂专用工装拆解会造成弹簧弹射伤人北京汉达森...。

4. 搬运吊装：只能吊装阀体 / 法兰本体；严禁钢丝绳捆绑执行器气缸起吊，会造成阀杆偏移、弹簧永久变形。

二、管路预处理（非常关键）

1. 管道预先吹扫，清除焊渣、氧化皮、铁锈，硬质颗粒会直接划伤阀座密封。

2. 阀前建议加装 Y 型过滤器（40~60 目），颗粒、冷却水工况必须配置过滤器。

3. 管路增加管道支架，管道自重、热胀应力不能由阀门承受；DN80 及以上大口径，阀体底部增设独立支撑托架。

4. 管径不一致时，采用异径管过渡，禁止强行对接变径。

❗严禁：阀门留在管路上直接焊接，高温会烧毁 PTFE 阀座密封；焊接前必须拆下阀门，管路冷却、吹扫完成后再回装。

三、阀体就位安装

1. 流向：严格遵循阀体铸刻箭头，VPFL 标准底进侧出；倒装会加剧密封冲刷、产生水锤，缩短寿命，特殊工况倒装必须提前评估。

2. 安装姿态

   ✅推荐：水平管道，执行器竖直向上

   ⚠️允许：执行器倾斜≤45°

   ❌禁止：执行器朝下安装（杂质沉积推杆、气缸积水，损坏密封）

3. 检修空间：阀体四周预留≥300mm 空间，执行器上方预留气缸拆卸高度，后期可单独拆执行器，不用拆卸阀体管路。

4. 连接装配

   • 法兰连接：垫片放正，螺栓对角分次均匀拧紧，防止阀体偏斜、阀杆偏磨；振动工况加装防松垫圈，投运一周后复紧螺栓。

   • 螺纹连接：外螺纹缠绕生料带，避免生料碎屑进入阀腔，控制扭矩，不要强拧造成阀体开裂。

四、气动执行器、气源与电磁阀装配

1. 阀体与执行器连接螺栓对角均匀锁紧，保证阀杆同轴，防止偏磨。

2. 气源要求：洁净、干燥、无油压缩空气；气源前端配套过滤减压阀。

3. 气路接头：螺纹缠绕生料带，接头紧固；排气口加装消声器；电磁阀按标识 P 进气、A 出气接入执行器气口。

4. 位置反馈、手动操作轮等附件按配套说明书安装。

五、试压与气密性试验

1. 水压试验压力为阀体公称压力 1.5 倍；试压介质严禁通入执行器气缸。

2. 优先使用盲板隔离管路，不要依靠执行器关断承受试压压力。

3. 水压试验完成后排净阀体内积水，防止冻裂、内腔锈蚀。

4. 通气做气密性测试：缓慢升压，检查气接头、阀杆填料、法兰位置有无泄漏。

六、投运调试步骤

1. 缓慢给气源升压，禁止瞬间高压冲击气缸。

2. 验证阀门动作：确认 NC/NO（常闭 / 常开）与工艺设计一致，全程启闭无卡滞。

3. 连续全行程开关数次，检查法兰、阀杆填料、气动接头有无外漏。

4. 介质带载试运行后，再次复检螺栓、接头；振动工况运行一周，复紧全部紧固件。

七、安装禁忌（重点）

1. ❌ 执行器朝下安装；

2. ❌ 带阀直接在管道上焊接；

3. ❌ 无专用工装拆解执行器壳体；

4. ❌ 管道应力全部由阀门承担；

5. ❌ 脏介质不加过滤器直接投运。

八、运维提示

• 高温工况运行数小时后，复检法兰、填料螺栓；

• 室外安装，气缸做好防雨、防尘、防冻，避免积水浸泡；

• 高频启闭、含颗粒介质工况，定期检查阀座密封磨损。
